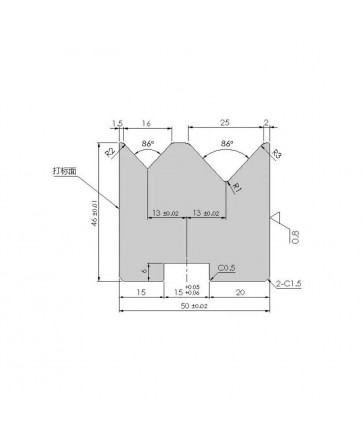

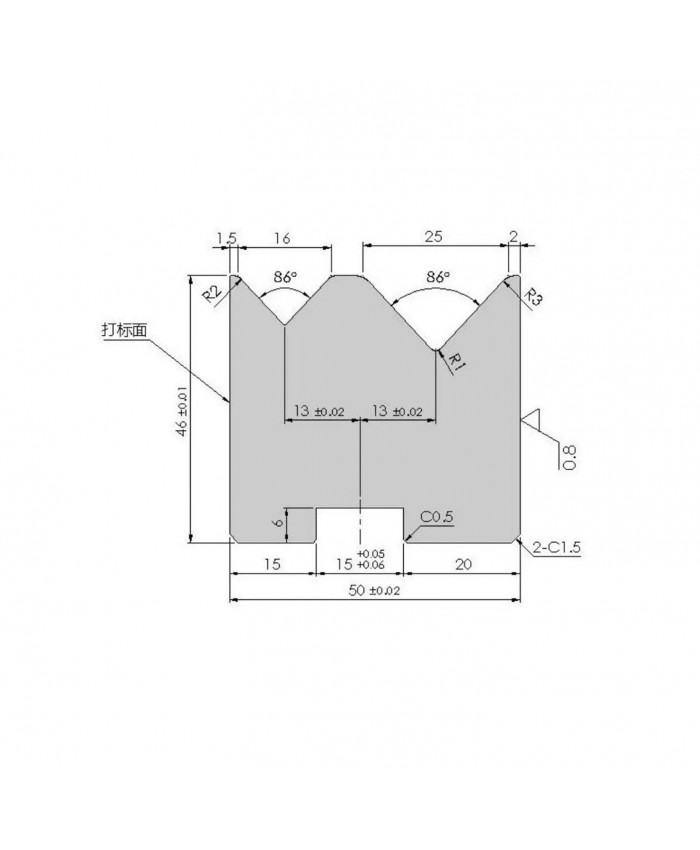

Концентрический нижний штамп V16V25 H46A86
- Модель: 581
- Наличие: В наличии
Длина (мм)
415，835 Размер (мм)
Угол 46*50
Радиус 86
Материал 0
42 CrMo4 закалённый Макс. T/m
Требования к навыкам 100:
1. Для взаимозаменяемой стыковки в группах погрешность на стыке должна быть ≤0,03 мм.
2. Погрешность параллельности и вертикальности должна быть ≤0,03 мм.
3. Все острые углы имеют фаски C0,5/R0,5. 4. Паз R имеет плавный переход.
4. Неуказанные допуски размеров должны соответствовать уровню GB/T18/04-F.
5. Допуск симметрии должен быть реализован в соответствии с уровнем GB-T1184-H.
